技术参数
介质温度： -20℃~+180℃
环境温度：-20℃~+60℃
公称压力：1.6 MPa
控制气体：中性气体，空气
气源压力：0.3~0.8MPa
产品规格：DN15-DN100
阀体材质：CF8/CF8M
阀座材质：PTFE
阀杆材质：304/316L
密封圈材质：NBR
介质温度： -20℃~+180℃
环境温度：-20℃~+60℃
公称压力：1.6 MPa
控制气体：中性气体，空气
气源压力：0.3~0.8MPa
产品规格：DN15-DN100
阀体材质：CF8/CF8M
阀座材质：PTFE
阀杆材质：304/316L
密封圈材质：NBR
Technical parameters
Ambient temperature: -20 ℃~+180 ℃
Environmental temperature: -20 ℃~+60 ℃
Nominal pressure: 1.6 MPa
Control gas: neutral gas, air
Gas source pressure: 0.3~0.8MPa
Specification: DN15-DN100
Valve body material: CF8/CF8M
Valve seat material: PTFE
Valve stem material: 304/316L
Sealing ring material: NBR
Ambient temperature: -20 ℃~+180 ℃
Environmental temperature: -20 ℃~+60 ℃
Nominal pressure: 1.6 MPa
Control gas: neutral gas, air
Gas source pressure: 0.3~0.8MPa
Specification: DN15-DN100
Valve body material: CF8/CF8M
Valve seat material: PTFE
Valve stem material: 304/316L
Sealing ring material: NBR
法兰标准：HG5010-58/PN10/PN16,可根据用户定制PN25,GB/T9113,HG20593,ISO,DIN,JIS等标准。
Flange standard: HG5010-58/PN10/PN16, can be customized according to user's PN25, GB/T9113, HG20593, ISO, DIN, JIS and other standards.

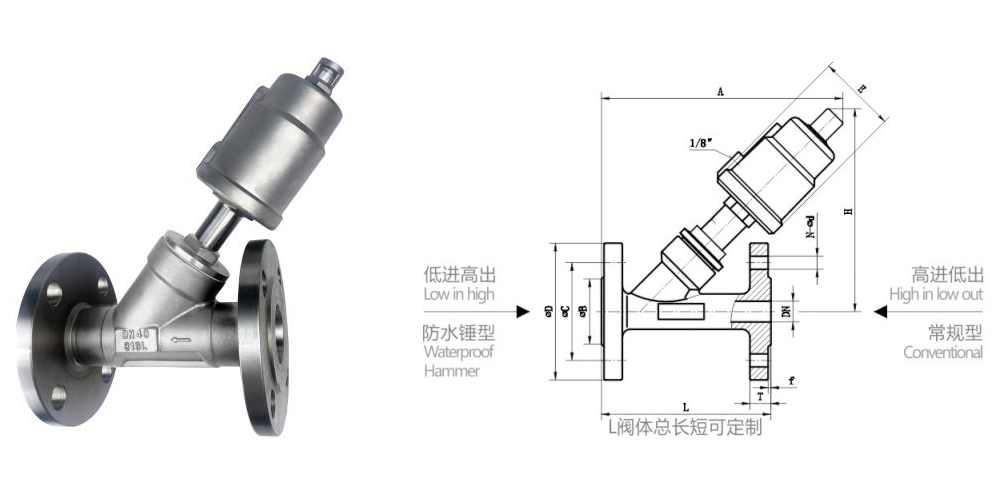

| 型号 model | L | T | f | D | C | B | A | H | E | N-Φd | 执行器 Actuator | 防水锤 Waterproof hammer |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN15 | 130 | 14 | 2 | 95 | 65 | 40 | 185 | 155 | 62 | 4-Φ14 | Φ50 | Φ50 |
| DN20 | 130 | 14 | 2 | 105 | 75 | 50 | 185 | 155 | 62 | 4-Φ14 | Φ50 | Φ50 |
| DN25 | 140 | 14 | 2 | 115 | 85 | 60 | 210 | 165 | 62 | 4-Φ14 | Φ50 | Φ63 |
| DN32 | 150 | 16 | 2 | 135 | 100 | 70 | 225 | 195 | 76 | 4-Φ18 | Φ63 | Φ80 |
| DN40 | 180 | 16 | 2 | 145 | 110 | 80 | 240 | 205 | 76 | 4-Φ18 | Φ63 | Φ80 |
| DN50 | 195 | 16 | 2 | 160 | 125 | 92 | 265 | 230 | 76 | 4-Φ18 | Φ63 | Φ100 |
| DN65 | 230 | 18 | 2 | 185 | 145 | 115 | 290 | 265 | 96 | 4-Φ18 | Φ80 | Φ100 |
| DN80 | 250 | 18 | 2 | 195 | 160 | 130 | 330 | 300 | 114 | 8-Φ18 | Φ100 | Φ100 |
| DN100 | 280 | 18 | 2 | 215 | 180 | 150 | 350 | 320 | 114 | 8-Φ18 | Φ100 | Φ150 |
