技术参数
介质温度：-20℃~+180℃
环境温度：-20℃~+60℃
公称压力：1.6MPa
控制气体：中性气体，空气
气源压力：0.3~0.8MPa
产品规格：DN10-DN100
阀体材质：CF8/CF8M
阀座材质：PTFE
阀杆材质：304/316L
密封圈材质：NBR
介质温度：-20℃~+180℃
环境温度：-20℃~+60℃
公称压力：1.6MPa
控制气体：中性气体，空气
气源压力：0.3~0.8MPa
产品规格：DN10-DN100
阀体材质：CF8/CF8M
阀座材质：PTFE
阀杆材质：304/316L
密封圈材质：NBR
Technical parameters
Medium temperature:-20℃~+180℃
Ambient temperature:-20℃~+60℃
Nominal pressure:1.6 MPa
Control gas,gas,air
Air pressure:03～0.8 MPa
Specification:DN10-DN100
The valve body material:CF8/CF8M
seat material:PTFE
Stem material:304/316L
Sealing ring material:NBR
Medium temperature:-20℃~+180℃
Ambient temperature:-20℃~+60℃
Nominal pressure:1.6 MPa
Control gas,gas,air
Air pressure:03～0.8 MPa
Specification:DN10-DN100
The valve body material:CF8/CF8M
seat material:PTFE
Stem material:304/316L
Sealing ring material:NBR
螺纹标准：英制圆锥管BSPT,可根据用户要求定制BSP,NPT等标准。
Thread standard:British conical tube BSPT,BSP,NPT and other standards can be customized according to user requirements.

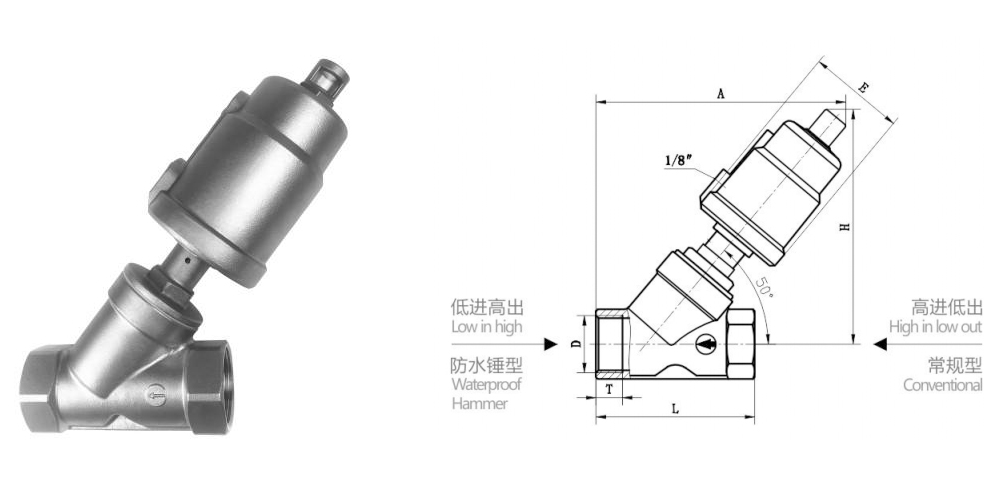

| 型号 model | L | T | A | H | D | E | 执行器 Actuator | 防水锤 Waterproof hammer |
|---|---|---|---|---|---|---|---|---|
| DN15 | 68 | 11 | 135 | 135 | 1/2" | 62 | Φ50 | Φ50 |
| DN20 | 75 | 14 | 140 | 140 | 3/4" | 62 | Φ50 | Φ50 |
| DN25 | 90 | 15 | 145 | 145 | 1" | 62 | Φ50 | Φ63 |
| DN32 | 115 | 17.5 | 195 | 180 | 11/4" | 76 | Φ63 | Φ80 |
| DN40 | 115 | 17.5 | 195 | 180 | 11/2" | 76 | Φ63 | Φ80 |
| DN50 | 135 | 20 | 215 | 200 | 2" | 76 | Φ63 | Φ100 |
| DN65 | 185 | 30 | 285 | 250 | 21/2" | 96 | Φ80 | Φ100 |
| DN80 | 210 | 33 | 370 | 310 | 3" | 114 | Φ100 | Φ100 |
| DN100 | 235 | 33 | 420 | 395 | 4" | 114 | Φ100 | Φ150 |
