技术参数
介质温度：-20℃~+180℃
环境温度：-20℃~+60℃
公称压力：1.6MPa
控制气体：中性气体，空气
气源压力：0.3~0.8MPa
产品规格：DN10-DN100
阀体材质：CF8/CF8M
阀座材质：PTFE
阀杆材质：304/316L
密封圈材质：NBR
介质温度：-20℃~+180℃
环境温度：-20℃~+60℃
公称压力：1.6MPa
控制气体：中性气体，空气
气源压力：0.3~0.8MPa
产品规格：DN10-DN100
阀体材质：CF8/CF8M
阀座材质：PTFE
阀杆材质：304/316L
密封圈材质：NBR
Technical parameters
Medium temperature:-20℃~+180℃
Ambient temperature:-20℃~+60℃
Nominal pressure:1.6 MPa
Control gas,gas,air
Air pressure:03～0.8 MPa
Specification:DN10-DN100
The valve body material:CF8/CF8M
seat material:PTFE
Stem material:304/316L
Sealing ring material:NBR
Medium temperature:-20℃~+180℃
Ambient temperature:-20℃~+60℃
Nominal pressure:1.6 MPa
Control gas,gas,air
Air pressure:03～0.8 MPa
Specification:DN10-DN100
The valve body material:CF8/CF8M
seat material:PTFE
Stem material:304/316L
Sealing ring material:NBR
螺纹标准：英制圆锥管BSPT,可根据用户要求定制BSP,NPT等标准。
Thread standard:British conical tube BSPT,BSP,NPT and other standards can be customized according to user requirements.

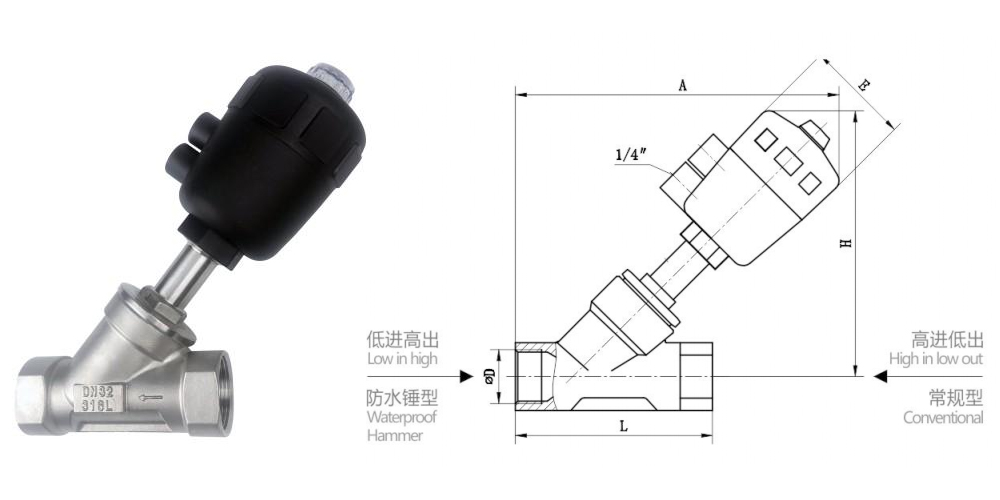

| 型号 model | L | A | H | D | E | 常规型执行器 Conventional actuator | 防水锤 Waterproof hammer | A | H |
|---|---|---|---|---|---|---|---|---|---|
| DN8/DN10 | 65 | 160 | 140 | 3/8" | 64 | Φ50 | Φ50 | 160 | 140 |
| DN15 | 85 | 175 | 145 | 1/2" | 64 | Φ50 | Φ50 | 175 | 145 |
| DN20 | 95 | 180 | 150 | 3/4" | 64 | Φ50 | Φ50 | 180 | 150 |
| DN25 | 105 | 185/210 | 160/180 | 1" | 64/80 | Φ50/Φ63 | Φ63 | 210 | 180 |
| DN32 | 120 | 215 | 185 | 11/4" | 80 | Φ 63 | Φ 80 | 240 | 205 |
| DN40 | 130 | 220 | 190 | 11/2" | 80 | Φ63 | Φ80 | 245 | 210 |
| DN50 | 150 | 235/250 | 200/220 | 2" | 80/100 | Φ63/Φ80 | Φ100 | 300 | 270 |
| DN65 | 185 | 285 | 250 | 21/2" | 100 | Φ80 | Φ100 | 330 | 300 |
| DN80 | 210 | 370 | 310 | 3" | 126 | Φ100 | Φ125 | 410 | 350 |
| DN100 | 235 | 420 | 395 | 4" | 126 | Φ125 | Φ125 | 460 | 430 |
